一、电源故障

（一）故障表现

1. 显示屏黑屏，检查供电线路，发现电源适配器无输出电压，或开关电源模组指示灯不亮。
2. 屏幕闪烁、亮度不稳定，测量电源输出电压，存在电压波动过大情况，如原本应输出 5V ，实际在 4.5 - 5.5V 之间频繁变动 。

（二）维修方法

1. 对于电源适配器故障，先查看外观有无鼓包、烧焦痕迹。若有，直接更换同规格适配器，注意输出电压、电流参数要匹配，如显示屏要求 5V/3A ，就选相同参数的。
2. 开关电源模组故障，可先检查输入保险丝是否熔断，若熔断，更换对应规格保险丝（需匹配电源额定电流 ）。若保险丝正常，用万用表检测电源模块内部电容、电感、开关管等元件，有损坏则替换同型号元件 。

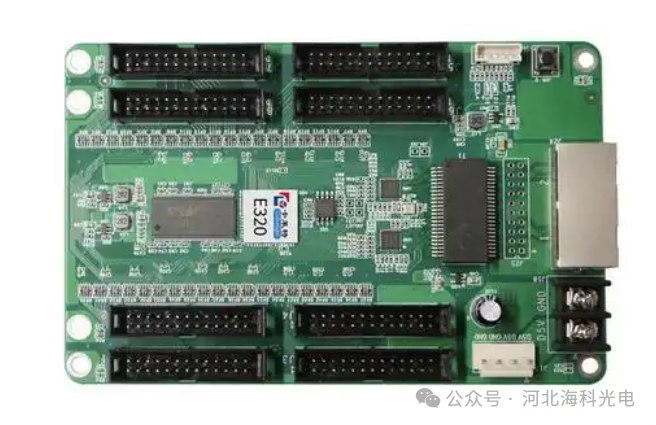

二、控制卡故障

（一）故障表现

1. 显示屏接收不到发送的内容，电脑端提示 “无法连接控制卡”，检查通讯线路正常，但控制卡指示灯异常，如通讯指示灯不闪烁 。
2. 屏幕显示混乱，出现乱码、错误分区显示，原本设定好的文字、图案显示位置错乱，或内容残缺 。

（二）维修方法

1. 通讯故障时，先重启控制卡和发送设备（电脑等 ），重新插拔通讯线（如串口线、网线 ）。若无效，进入控制卡设置软件，检测通讯参数（波特率、地址码、IP 地址等 ）是否正确，重新配置匹配参数 。
2. 显示混乱故障，先备份控制卡内原有节目数据，然后恢复控制卡出厂设置，重新下载正确的节目文件。若仍不行，检查控制卡硬件，查看芯片有无虚焊、短路，可尝试补焊或更换控制卡 。

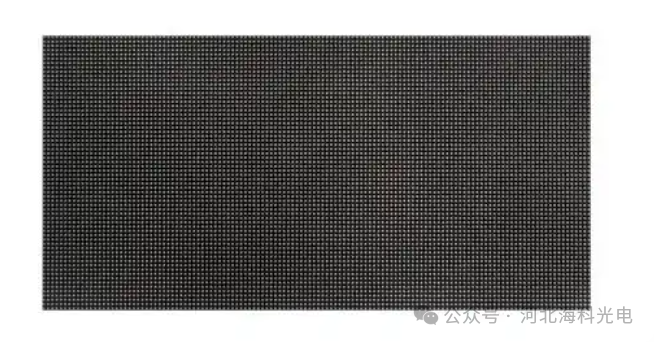

三、LED 单元板故障

（一）故障表现

1. 单元板上部分灯珠不亮，形成黑点、黑线条，比如一行或一列灯珠熄灭，影响画面完整性 。
2. 灯珠亮度不均匀，局部区域偏亮或偏暗，同一单元板上，有的区域色彩饱和度正常，有的区域颜色黯淡 。

（二）维修方法

1. 灯珠不亮故障，先确定是单个灯珠问题还是线路问题。用万用表二极管档检测灯珠，若灯珠损坏（正反向阻值异常 ），用电烙铁更换同型号灯珠（注意灯珠的波长、亮度参数匹配 ）。若检测灯珠正常，检查连接灯珠的 PCB 板线路，有无断路、短路，可飞线修复断路处 。
2. 亮度不均匀故障，若因灯珠自身亮度衰减不一致，可更换衰减严重的灯珠；若因单元板供电不均，检查单元板供电线路，调整供电电压至均匀稳定，或更换供电模块 。

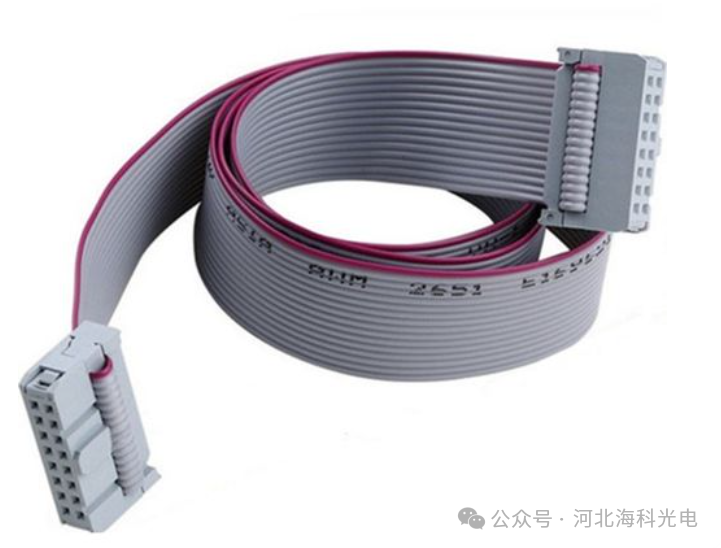

四、排线连接故障

（一）故障表现

1. 屏幕出现横条、竖条干扰，画面有规律地出现线条闪烁、黑屏条纹，且随排线插拔位置变动，故障位置改变 。
2. 部分区域无显示，如一块单元板对应的区域黑屏，重新插拔排线后，可能显示恢复但不稳定，再次出现黑屏 。

（二）维修方法

1. 干扰故障，先检查排线是否松动，重新插拔排线，确保两端插头与接口接触良好，可适当清洁排线插头（用橡皮擦除氧化层 ）。若排线破损，更换同规格排线（注意排线的 pin 数、长度、阻抗等参数 ）。
2. 无显示故障，除检查排线连接，还要查看排线接口有无氧化、变形，用酒精清理氧化层，对变形接口进行矫正。若接口损坏，更换单元板或控制卡上的排线接口座 。
