LED 显示屏是一种通过控制半导体发光二极管的显示方式来呈现图像、文字、视频等信息的设备，其工作原理涉及多个环节的技术协同，以下是详细解析：

一、核心组成部件

LED 显示屏的工作基础源于其硬件架构，主要包括：

• LED 发光单元

  ：由半导体材料（如砷化镓、磷化镓等）制成，是显示屏的发光核心，单个 LED 可发出红、绿、蓝（RGB）三基色光。

• 驱动电路

  ：用于控制 LED 的亮灭和亮度，确保每个 LED 按指令准确工作。

• 控制系统

  ：包括发送卡和接收卡，负责接收外部信号并转换为 LED 的控制信号。

• 电源系统

  ：为整个显示屏提供稳定的电力供应。

  基板与框架

  ：用于固定和保护内部元件，确保显示屏结构稳定。


• 二、发光原理：半导体光电效应

• LED（发光二极管）的发光基于半导体的PN 结光电效应：

• PN 结结构

  ：LED 由 P 型半导体（空穴为主）和 N 型半导体（电子为主）组成，交界处形成 PN 结。

• 通电激发

  ：当电流从 P 极流向 N 极时，电子与空穴在 PN 结处复合，释放能量并以光子形式发出。

• 颜色控制

  ：通过调整半导体材料的成分和结构，可控制光子的波长，从而实现不同颜色的发光：
• 红光：砷化镓等材料；
• 绿光：磷化镓等材料；
• 蓝光：氮化镓等材料。

1. 三基色混合

   ：通过 RGB 三种颜色的 LED 按不同比例混合，可呈现 1600 万种以上的色彩（如 RGB 各 256 级灰度时，色彩数为 256×256×256）。

三、显示原理：像素与扫描驱动

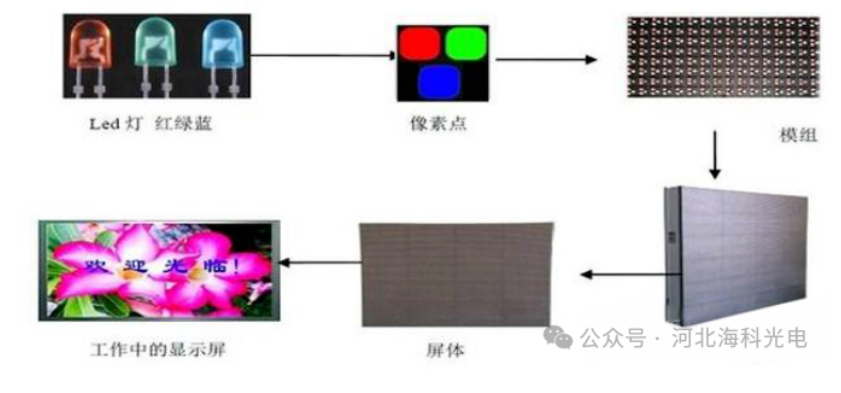

1. 像素构成

   ：LED 显示屏的最小显示单元是像素，每个像素由多个 LED（如 1R1G1B 三颗灯珠）组成，通过控制每个 LED 的亮度和颜色，形成单个像素的色彩。

2. 扫描方式

   ：为降低驱动电路成本，LED 显示屏通常采用扫描驱动而非全屏同时点亮：

• 动态扫描

  ：按行或列依次点亮 LED，利用人眼的视觉暂留效应（约 0.1 秒），让观众感知到全屏同时显示的效果。

• 常见扫描类型

  ：1/4 扫描、1/8 扫描等，数字越小表示扫描行数越少，显示亮度越高（如 1/4 扫描比 1/8 扫描的亮度更高）。

3. 灰度控制

   ：通过脉宽调制（PWM）技术控制 LED 的点亮时间比例，实现亮度调节（如 256 级灰度即通过 256 种不同的占空比实现），从而呈现细腻的色彩过渡。

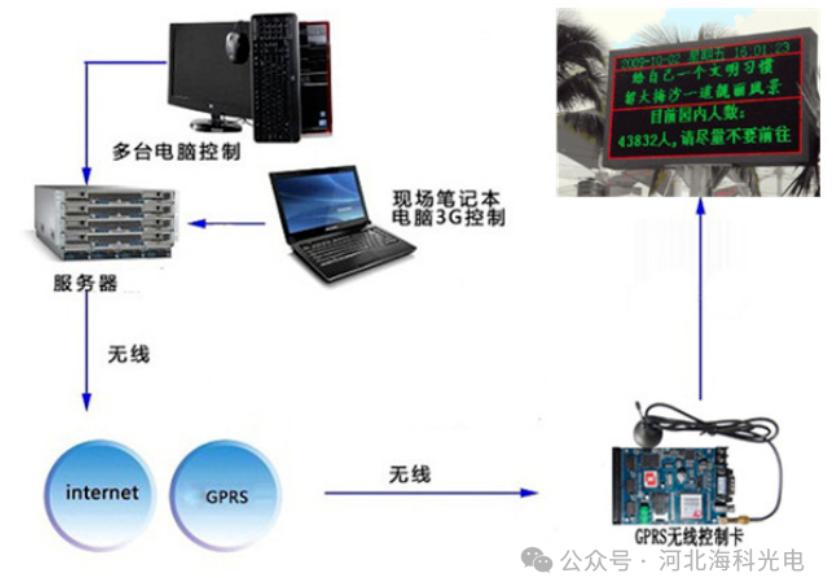

四、信号处理与控制系统

1. 信号输入与转换



• 外部信号（如视频、图像）通过 HDMI、DVI、VGA 等接口输入控制系统。
• 发送卡将信号转换为适合显示屏传输的格式（如 LVDS、TTL 信号），并分发给各个接收卡。

2. 数据传输与分配



• 接收卡通过网线或排线接收数据，解析后将控制信号发送至对应的驱动电路。
• 数据传输采用串行通信方式，确保多像素同步更新。

3. 实时控制与刷新



• 控制系统实时更新数据，维持显示屏的刷新率（一般要求≥60Hz，高端场景需≥3840Hz 以避免拍摄闪烁）。
• 通过反馈电路监测 LED 的工作状态，实现亮度自动调节（如根据环境光强弱调整显示亮度）。

五、分类与应用场景原理差异

根据应用场景不同，LED 显示屏的工作原理细节有所调整：

六、关键技术与发展趋势

• Mini LED 与 Micro LED

  ：通过缩小 LED 尺寸（Mini LED 为 50-200μm，Micro LED＜50μm），实现更高像素密度和更细腻显示，无需扫描驱动，可直接矩阵驱动（类似 OLED）。

• COB（Chip on Board）技术

  ：将 LED 芯片直接封装在基板上，提高可靠性和显示一致性，常用于高端显示屏。

• HDR（高动态范围）与高刷新率

  ：通过提升亮度范围和刷新频率，增强画面层次感和动态效果，适用于影视、电竞等场景。
•

• 总结

• LED 显示屏的工作原理本质是电信号→光信号的转换与控制，通过半导体发光、像素矩阵组合、扫描驱动和信号处理四大核心环节，实现动态图像的显示。其技术演进始终围绕 “更高亮度、更高分辨率、更低功耗、更灵活形态” 的目标，不断拓展在各类场景中的应用。
