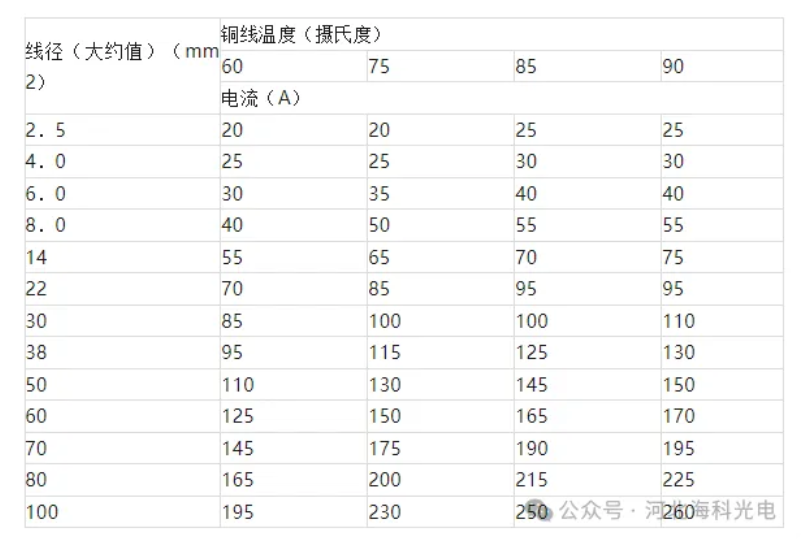

LED 显示屏功耗及电缆计算指南  一、LED 显示屏功耗计算  （一）LED 显示屏功耗类型 LED 显示屏功耗分为平均功耗和最大功率。平均功耗指显示屏正常工作时的平均消耗功率，一般为最大功率的 30%-70%；最大功率则是显示屏全亮（所有像素点全部点亮）时的消耗功率，用于计算供电设备的容量和电缆的承载能力。  （二）计算方法       1. 确定 LED 显示屏参数     需要知道显示屏的像素点数、每个像素点的发光二极管数量（通常 RGB 全彩显示屏每个像素点包含红、绿、蓝 3 个 LED）以及每个 LED 的工作电流和工作电压。   例如，一块 P10 全彩 LED 显示屏，长 160 个像素点，高 80 个像素点，每个像素点有 3 个 LED，每个 LED 工作电压为 2.8-3.6V（取中间值 3.2V），工作电流为 20mA 。       2. 计算单个像素点功率：根据公式              （功率 = 电压 × 电流），单个像素点功率 。         3. 计算最大功率           显示屏总像素点数 = 长 × 高，即     个像素点。最大功率  。       4. 计算平均功耗           若取平均功耗为最大功率的 50%，则平均功耗 。   二、电缆计算  （一）计算电流 根据公式      （电流 = 功率 ÷ 电压，一般 LED 显示屏使用三相 380V 或单相 220V 供电）。  1. 三相 380V 供电 以最大功率 2457.6W 为例，根据三相功率计算公式     （ 为功率因数，一般取 0.85），则电流 。   2. 单相 220V 供电 同样以最大功率 2457.6W 为例，电流。    （二）选择电缆规格      根据计算出的电流，参考电缆安全载流量表选择合适的电缆。一般铜芯电缆安全载流量如下（环境温度 25℃）： 电缆截面积（mm²）   安全载流量（A）    1   5 - 8    1.5   7 - 10    2.5   16 - 25    4   25 - 32    6   32 - 40               1. 对于三相 380V 供电，电流 4.4A，可选择 1mm² 或 1.5mm² 的铜芯电缆，但考虑到电缆的机械强度和长期使用，建议选择 1.5mm² 的铜芯电缆。  2. 对于单相 220V 供电，电流 11.2A，建议选择 2.5mm² 的铜芯电缆 。  此外，在实际应用中，还需考虑电缆的敷设方式（明敷、穿管等）、环境温度、电缆长度等因素。如果电缆较长，还需要考虑电压降问题，避免因电压降过大导致显示屏工作不稳定。 （三）平均功耗     因为播放内容不同而耗电量不同。如播放广告宣传片，色彩丰富，白色居多，平均功耗为最大功耗的50%;播放文字等简单图形时，大部分屏体为黑色，平均功耗为最大功耗的10%。按正常广告统计，一般平均功耗为最大功耗的40%。 一般铜线安全计算方法是： 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A。 6平方毫米铜电源线的安全载流量－－48A。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A。 25平方毫米铜电源线的安全载流量－－120A。  如果是铝线，线径要取铜线的1.5-2倍。  如果铜线电流小于28A，按每平方毫米10A来取肯定安全。  如果铜线电流大于120A，按每平方毫米5A来取。  导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：  十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算。       给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3,柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,       说明:只能作为估算,不是很准确。另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。          10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。            导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。 下面是铜线在不同温度下的线径和所能承受的最大电流表格。

导线线径一般按如下公式计算：铜线： S= IL / 54.4*U` 铝线： S= IL / 34*U` 式中：I——导线中通过的最大电流（A） L——导线的长度（M） U`——充许的电源降（V） S——导线的截面积（MM2）说明： 1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。 2、计算出来的截面积往上靠. 绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 11．52．546101625355070 95 120 载流是截面倍数 9 8 7 6 5 4 3．5 3 2．5 载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300 估算口诀： 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： 1、本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表53可以看出：倍数随截面的增大而减小。 2、“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。 3、从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。 4、从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。“条件有变加折算，高温九折铜升级”。      上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。           按照前面计算100平方米显示屏总电流318A计算，三相电可带负载安全电流最大为以上的3倍,所以正常使用国标25平方三相五线（4+1）电缆即可。如果电缆线的布线超过一定的长度，或者高温环境，或者暗敷都需要累计打折计算，否则都会影响正常使用，使电缆发热。另外建议没有安装分级上电的空开每五年更换一次，因为频繁开关，电流导致触电老化，使得空开接触不良。以上两项不严肃认真对待，严重的会导致用电起火。 以上介绍了 LED 显示屏功耗和电缆的基础计算方法。 了解更多LED屏内容关注河北海科光电科技有限公司。
