这篇文章聊聊LED显示屏在拍照时常见的一些问题原因和解决办法。

 一：扫描线

如图所示，扫描线是LED显示屏拍照时最常见的问题之一。这种问题只会出现在扫描屏里面。下面看看它的形成原因。

在前面的文章《LED显示屏常用参数术语》中我们讲过扫苗屏的工作原理，这里不再赘述。假设现在显示屏的刷新是1920HZ,也就是1S钟内一列中的每一颗灯珠都会被点亮和关闭1920次，我们把一列灯珠全部完成扫描显示的时刻1—时刻4这个时间段定义为一个扫描时间，此时这个扫描时间=1/1920S。当拍照时相机的曝光时间小于1/1920S，相机会在不到一个扫描时间时关闭快门，剩余时间内点亮灯珠的影像相机不会记录，从而形成拍照暗线，我们称之为扫描线。举例相机曝光时间=时刻1-时刻3，相机就会捕捉到LED1-LED3点亮影像，而LED4点亮的时刻相机快门处于关闭状态,此影像没有被相机记录，而是一个黑点。如果在一个灯板中那就会有和LED4在一行的灯珠影像不被记录，形成一条黑线，也就是拍照扫描线。   知道了拍照扫描线成因要避免它就变得容易了，只需要让相机的曝光时间大于一个扫描时间即可；同理相机曝光时间不变，提高显示屏的刷新率也可以避免拍照扫描线的产生。

 二：亮暗线

 只要让曝光时间大于一个扫描时间就会杜绝拍照扫描线的出现，但是如果时间调整不当又会带来如上图的新问题—拍照亮暗线，所以拍照亮暗线也是只会出现在扫描屏中。

如上图，假设现在的曝光时间是一个扫描时间的1.5倍，对应上图就是曝光时间=时刻1—时刻6。此段时间内，LED1和LED2在第一个扫描时间和第二个扫描时间里一共被点亮了两次，并被相机记录了下来，而LED3和LED4只在第一个扫描时间内点亮被相机记录了下来。曝光时间内记录的影像合在一起是这样：

LED1和LED2的亮度要大于LED3和LED4的亮度，这个很好理解，因为前两颗灯珠亮了两次，亮度自然高于亮了一次的后两颗。这是相机记录一列灯珠的影像，到了灯板上就有了下图的拍照亮暗线了：

知道了拍照亮暗线成因要避免它也变得容易了，只需要让相机的曝光时间是扫描时间的整数倍即可。刚才图片看到了，灯珠显示一次和显示两次出来的亮度差距很大。但要为了保证画面亮度，最好让曝光时间等于一帧画面的显示时间，也就是1/60S，而综合考虑拍照效果采用1/120S是最好的。同解决扫描线一样，如果相机曝光时间不变，提高产品刷新也能降低此现象。

 三：摩尔纹

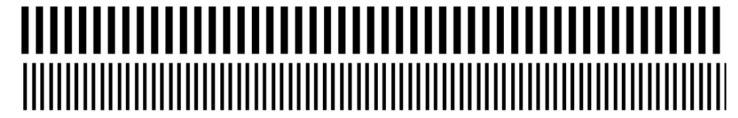

 摩尔纹的产生过程 1、两个空间频率略有差异的条纹，它们左端黑线位置相同，由于间隔不同，向右边逐渐线条就不能重合了。

2、这两个条纹重叠的结果，左边由于黑线重合，所以可以看到白线。而右边逐步错位、白线对着黑线，重叠结果变得全黑。有白线和全黑的变化，组成了摩尔纹。

3、将上图的两组条纹完全重合，就可以看到典型的摩尔纹了。

4.如果空间频率相差很大，理论上形成很密的摩尔纹，但实际上由于每个周期所占的像素减少，反而不明显了，如下图：

叠加后：

    总结以上可得摩尔纹的产生的条件：两个空间频率略有差异的条纹叠加在一起就会形成摩尔纹。   当LED显示屏像素分布密度恰好介于数码光电耦合器COM或者CCD可以分辨的间隔之中，无可避免的数码光电耦合器还是会解读出部分可以辨识的结果，却也会加上不能辨识的灰阶地带，两者的和就会形成规律性的纹路，反应在视觉上就是周期性的波纹。如果数码光电耦合器COM或者CCD像素的空间频率与影像中(LED)条纹的空间频率接近，就会产生摩尔纹。   要想消除摩尔纹，应当使镜头分辨率远小于感光元件的空间频率。当这个条件满足时，影像中不可能出现与感光元件相近的条纹，也就不会产生摩尔纹了。有些数码摄影摄像机中为了减弱摩尔纹，安装有低通滤波器滤除影像中较高空间频率部分，这当然会降低图像的锐度。如果将来的数码摄影摄像机像素密度能够大大提高，远远超过镜头分辨率，也不会出现摩尔纹。
