LED 显示屏的核心部件如同精密钟表的齿轮，每个零件都在协同运作中决定了最终的显示效果。以下从硬件到软件的全链路拆解，助你快速掌握 LED 屏的 “零件密码”：

一、发光核心：LED 灯珠与显示单元

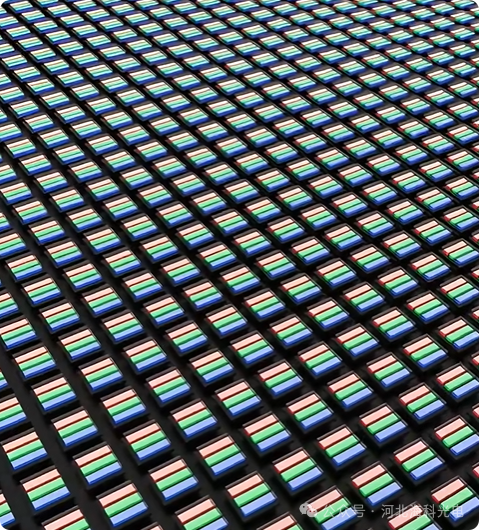

1. LED 灯珠的微观世界

• 基础单位

  ：由 GaN（氮化镓）等半导体材料制成，通过电致发光原理发出红、绿、蓝三原色光。

• 封装技术




• SMD（表面贴装）

  ：体积小、视角广，常见于户内屏，如 P2.5 以下的小间距屏；

• COB（芯片级封装）

  ：将多颗芯片集成在基板上，抗冲击性强，适合户外或高湿度环境；

• DIP（双列直插）

  ：早期户外屏主流，现已逐步被 SMD 取代。

• 关键参数




• 亮度

  ：单位为尼特（nit），户外屏需 3000nit 以上以对抗强光，户内屏通常 800-2000nit；

• 像素间距（P 值）

  ：如 P3 表示像素中心间距 3mm，数值越小分辨率越高，成本也越高。

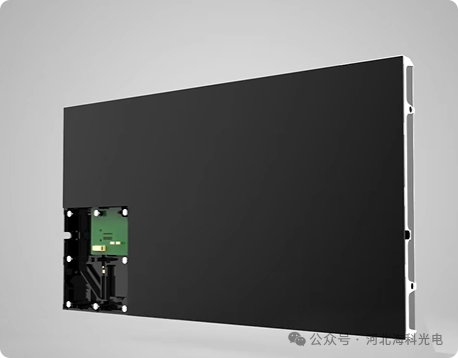

2. 显示单元的模块化设计

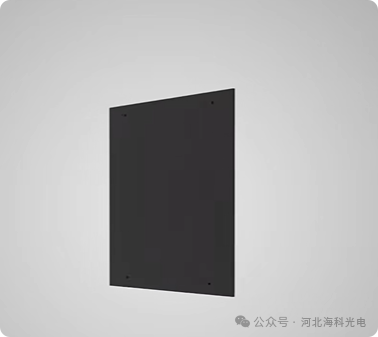

• 单元板与模组




• 单元板是最小显示单元，由灯珠和驱动电路组成，常见规格如 320×160mm；
• 模组由多个单元板拼接而成，户外屏常采用压铸铝箱体封装，具备 IP65 级防水防尘。
•

• 拼接方式




• 前维护

  ：通过磁吸或卡扣设计，从正面更换模组，适合商场等不便拆卸墙体的场景；

• 后维护

  ：需预留检修通道，常用于控制室等空间充足的环境。



二、驱动与控制：信号处理的 “大脑”

1. 驱动电路的精密调控

• 驱动芯片

  ：
• 如 MBI5153 等型号，负责分配电流至每个灯珠，控制亮度和灰度（常见 16bit 灰度，即 65536 级色阶）；
• 支持 PWM（脉宽调制）技术，通过调节信号占空比实现高刷新率（如 3840Hz 以上），消除画面卡顿。

• 扫描控制板



• 缓冲数据并生成扫描信号，实现逐行或逐列点亮灯珠，解决 “鬼影” 和拖影问题。

2. 控制系统的信号中枢

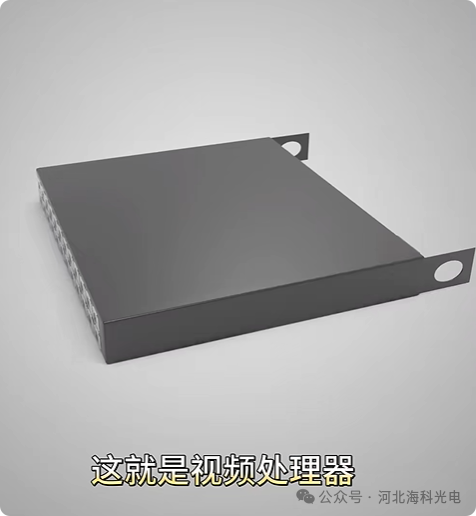

• 主控制仪



• 接收 HDMI/DVI 等输入信号，进行灰度变换和分辨率适配（如将 1080P 信号转换为屏体物理分辨率）；
• 支持多画面分割、动态字幕叠加等功能，常见于租赁屏和广告屏。

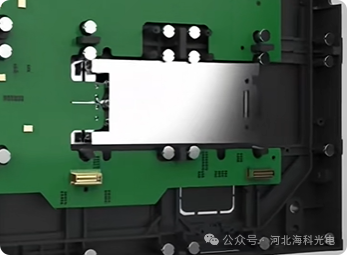

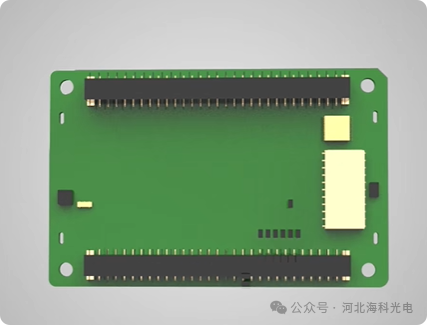

• 发送卡与接收卡



• 发送卡连接电脑，将信号编码为差分信号；
• 接收卡分布在屏体各区域，解码信号并驱动模组，支持级联扩展（如单卡控制 256×128 点）。

3. 传输与通信的稳定性保障

• 传输电缆



• 采用超五类网线或光纤，传输距离可达 100 米（网线）至 20 公里（光纤），需匹配千兆交换机以应对高带宽需求；
• 光纤传输抗干扰性强，适合机场、车站等复杂电磁环境。

• 通信协议

  ：
• 如 TCP/IP 协议用于远程控制，RS485 协议用于多设备同步，确保信号传输的低延迟（<50ms）。



三、供电与散热：稳定运行的基石

1. 电源模块的能量转换

• 开关电源




• 将 220V 交流电转换为 5V/12V 直流电，效率高达 90% 以上，需预留 20% 冗余功率应对峰值负载；
• 常见故障包括电容鼓包（表现为输出电压不稳）和保险丝熔断（多因短路）。

• 分布式供电



• 大屏采用多电源并联，避免单点故障，如每 2000 颗灯珠配置一个 40A 电源。

2. 散热系统的智能设计

• 被动散热



• 铝制散热鳍片通过增大表面积加速热传导，适用于低功耗屏（如室内小间距屏）；
• 表面喷涂辐射散热涂料，可提升 30% 散热效率。

• 主动散热



• 风扇散热：轴流风扇安装在箱体背部，通过风道设计形成对流，但需定期清理积尘；
• 热管散热：如均热板技术，将热量快速传导至散热片，噪音低于 30dB，适合会议屏；
• 液体冷却：通过循环冷却液带走热量，功耗低且无噪音，多用于 100㎡以上的超大型户外屏。



四、接口与软件：交互体验的桥梁

1. 信号输入的多样化选择

• 主流接口




• DVI-D

  ：纯数字传输，支持 2K 分辨率，适合 PC 直连；

• HDMI 2.0

  ：带宽 18Gbps，支持 4K@60Hz 和音频同步，常用于家庭影院屏；

• SDI

  ：抗干扰强，延迟低至 1 帧（约 16ms），是广电直播的首选。

• 特殊接口

• DP 1.4

  ：支持 8K@60Hz，可菊花链连接多台设备；

• HDBaseT

  ：通过单根网线传输 4K 信号、供电和控制指令，适合长距离布线。

2. 控制软件的功能延伸

• 播放系统



• 如 LEDPlayer 等软件，支持视频格式转换（如将 MP4 转成特定分辨率）、分区域显示（主画面 + 字幕条）；
• 支持实时数据对接（如股票行情、天气信息），通过 API 接口实现动态更新。

• 亮度自适应



• 内置光传感器，根据环境光自动调节亮度（如白天调至 2000nit，夜晚降至 300nit），延长灯珠寿命并节能 30%。



五、选购与维护：避坑指南

1. 核心选购指标

• 分辨率匹配

  ：观众距离（米）≈像素间距（毫米）×3，如 P3 屏建议观看距离≥9 米；

• 刷新率

  ：体育赛事需 3840Hz 以上，避免高速运动画面撕裂；

• 可靠性认证

  ：户外屏需 IP65（防尘防水）、IK08（抗冲击）认证，北方地区需 - 40℃低温启动功能。

2. 故障排查与维修

• 常见问题处理




• 黑屏

  ：检查电源输出（万用表测 5V 是否稳定）、发送卡信号指示灯；

• 花屏

  ：重插接收卡排线，或通过控制软件重置参数；

• 坏点

  ：用镊子更换同型号灯珠（注意正负极），焊接温度控制在 350℃以内。

• 维护周期

  ：
• 每月清洁散热孔积尘，每季度检测电源模块输出电压，每年进行一次全面老化测试。

通过以上拆解，你不仅能快速识别 LED 屏的核心部件，更能理解其协同工作的原理。从灯珠的微观发光到巨幕的宏观显示，每个零件都在书写着视觉科技的进化史。
